ایمنی در سیم‌کشی ساختمان: اصول، استانداردها و نکات حیاتی نصب

ایمنی در سیم کشی ساختمان پایه و اساس داشتن یک محیط امن برای زندگی و کار است. زمانی که صحبت از برق و تاسیسات الکتریکی به میان می آید، کوچک ترین خطا می تواند به خسارات جبران ناپذیر مالی و جانی منجر شود. بسیاری از آتش سوزی ها و حوادث برق گرفتگی ریشه در عدم رعایت استانداردها و اصول اولیه تاسیسات دارند. هدف از این مقاله بررسی دقیق، مرحله به مرحله و تخصصی تمام مواردی است که برای داشتن یک شبکه برق رسانی بدون خطر و با دوام در پروژه های مسکونی و تجاری نیاز دارید. در این بررسی، علاوه بر استانداردها، به سوالات رایج و تخصصی شما نیز پاسخ خواهیم داد تا هیچ ابهامی در اجرای کار باقی نماند.

چرا ایمنی در سیم کشی ساختمان تا این حد مهم است؟

برق یک انرژی قدرتمند و در عین حال بی رحم است. اگر مسیر حرکت آن به درستی و با استفاده از تجهیزات با کیفیت هدایت نشود، به دنبال کوتاه ترین مسیر برای تخلیه می گردد که این مسیر می تواند بدن انسان یا مواد اشتعال زای اطراف باشد. ایمنی در سیم کشی ساختمان تنها به معنای روشن شدن چند لامپ یا کار کردن پریزها نیست؛ بلکه به معنای ایجاد یک سیستم یکپارچه است که در برابر نوسانات، اضافه بار، اتصالی ها و خطاهای انسانی مقاومت کند.

عدم رعایت اصول ایمنی می تواند عواقب زیر را به همراه داشته باشد:

• خطر برق گرفتگی ساکنین در صورت تماس با بدنه فلزی دستگاه ها

• وقوع حریق به دلیل گرم شدن بیش از حد کابل های غیر استاندارد

• آسیب رسیدن به تجهیزات گران قیمت الکترونیکی و لوازم خانگی

• افت ولتاژ و هدر رفت انرژی که باعث افزایش هزینه های برق مصرفی می شود

استانداردهای لازم برای ایمنی در سیم کشی ساختمان

برای اجرای یک پروژه موفق، اولین قدم تسلط بر استانداردها است. در ایران، مبحث سیزدهم مقررات ملی ساختمان مرجع اصلی برای تاسیسات برقی است. رعایت این مقررات برای دریافت تاییدیه ناظر برق و پایان کار ساختمان الزامی است.

نقشه کشی اصولی و مهندسی

هیچ پروژه ای نباید بدون نقشه دقیق آغاز شود. نقشه برق باید شامل محل دقیق قرارگیری کلیدها، پریزها، جعبه فیوز، مسیر لوله ها و نوع کابل های مصرفی باشد. یک نقشه خوب از تداخل مسیر برق با لوله های آب و گاز جلوگیری می کند. فاصله مجاز بین لوله های برق و سایر تاسیسات باید به دقت محاسبه و اجرا شود تا در آینده مشکلی ایجاد نگردد.

لوله گذاری و مسیر یابی صحیح

سیم ها هرگز نباید به صورت آزاد درون دیوار یا زیر گچ رها شوند. استفاده از لوله های خرطومی نسوز، لوله های پی وی سی و داکت های استاندارد برای محافظت فیزیکی از هادی ها ضروری است. لوله گذاری باید به گونه ای باشد که در صورت نیاز به تعویض یک مدار، بتوان به راحتی آن را از داخل لوله بیرون کشید و مدار جدید را جایگزین کرد. زاویه خم لوله ها نباید آن قدر تند باشد که به روکش آسیب برساند.

انتخاب تجهیزات مناسب: نقش سیم و کابل افشار نژاد

یکی از مهم ترین فاکتورها در ایمنی در سیم کشی ساختمان، کیفیت مصالح مصرفی است. هر چقدر هم که طراحی شما دقیق باشد، اگر از هادی های نامرغوب با خلوص مس پایین یا روکش های بی کیفیت استفاده کنید، کل سیستم زیر سوال می رود. سیم و کابل افشار نژاد یکی از معتبرترین و شناخته شده ترین برندها در بازار تاسیسات است که به دلیل استفاده از مس خالص و روکش های پی وی سی با مقاومت حرارتی بالا، تضمین کننده کیفیت پروژه شما خواهد بود.

ویژگی های یک کابل استاندارد

کابل های استاندارد باید دارای هادی مس با خلوص بالا باشند (معمولا بالای 99 درصد). روکش آن ها باید از موادی ساخته شده باشد که در برابر حرارت ناشی از عبور جریان و همچنین عوامل محیطی مقاوم باشد. علاوه بر این، سطح مقطع کابل باید کاملا واقعی و مطابق با نوشته روی روکش باشد. متاسفانه در بازار کابل های تقلبی زیادی وجود دارند که با کم کردن از ضخامت مس، قیمت را پایین می آورند اما خطر آتش سوزی را به شدت بالا می برند.

نکات ایمنی نصب کابل افشار نژاد

هنگام استفاده از محصولات با کیفیت نیز باید اصول نصب رعایت شود. مهم ترین نکات ایمنی نصب کابل افشار نژاد شامل موارد زیر است:

• از کشیدن بیش از حد کابل ها در مسیرهای طولانی یا لوله های تنگ خودداری کنید، زیرا این کار باعث نازک شدن روکش و حتی قطعی رشته های داخلی می شود.

• در محل اتصال و انشعاب گیری، حتما از ترمینال های استاندارد استفاده کنید و از به هم پیچیدن دستی و استفاده بی رویه از چسب برق بپرهیزید.

• شعاع خمش کابل باید رعایت شود. کابل های مفتولی و افشان هر کدام محدودیت خاصی برای خم شدن دارند.

• در فضاهای مرطوب یا بیرون از محیط سرپوشیده، باید از کابل هایی با عایق مخصوص و گلندهای ضد آب استفاده کنید تا رطوبت به داخل نفوذ نکند.

اصول رنگ بندی سیم ها و تشخیص قطب ها

رعایت رنگ بندی در اجرای تاسیسات یک قانون جهانی است که به تعمیرکاران بعدی کمک می کند تا بدون خطر و سردرگمی، سیستم را عیب یابی کنند. در استاندارد ملی، رنگ آبی برای نول، رنگ های قرمز، زرد و مشکی برای فازها و رنگ ترکیبی زرد و سبز برای ارت استفاده می شود.

سیم خط دار مثبت است یا منفی؟

این یکی از سوالات بسیار پرتکرار به خصوص در کارهای الکترونیکی، نصب تجهیزات جریان مستقیم (DC) مانند آداپتورها، دوربین های مداربسته و سیستم های نورپردازی ال ای دی است. در کابل های دو رشته ای که یک رشته آن کاملا یکرنگ (مثلا مشکی یا سفید) و رشته دیگر دارای یک خط یا نوار سفید یا خاکستری است، به طور استاندارد و در اکثر مواقع، سیم خط دار مثبت است و سیم ساده بدون خط، قطب منفی (گراند) می باشد. البته همیشه توصیه می شود قبل از اتصال نهایی تجهیزات حساس، قطبیت را با یک مولتی متر بررسی کنید تا از سوختن بردهای الکترونیکی جلوگیری شود.

سیستم ارتینگ و محافظت از جان

سیستم اتصال به زمین یا ارتینگ، قلب تپنده ایمنی در سیم کشی ساختمان است. وظیفه اصلی این سیستم، انتقال جریان های نشتی به زمین است تا در صورت اتصال بدنه، شخص دچار برق گرفتگی نشود. وجود چاه ارت استاندارد با مقاومت زیر 2 اهم برای تمامی سازه های مسکونی و صنعتی اجباری است.

نحوه اتصال سیم ارت به پریز

اجرای صحیح اتصالات در پریزها دقیقا به اندازه کیفیت چاه ارت اهمیت دارد و نقش بسیار پر رنگی در ایمنی در سیم کشی ساختمان ایفا می کند. پیش از شروع کار، به یاد داشته باشید که به طور کلی برای سیم کشی پریزها، سیم افشان 2.5 استانداردترین و مناسب ترین گزینه است تا بتواند بار مصرفی وسایل خانگی را بدون خطر داغ شدن تحمل کند. برای یادگیری دقیق نحوه اتصال سیم ارت به پریز، مراحل زیر را با دقت دنبال کنید:

ابتدا باید روکش سیم ارت نمره 2.5 را که طبق استانداردهای جهانی همیشه به رنگ ترکیبی زرد و سبز است، به اندازه حدود یک تا یک و نیم سانتی متر با استفاده از یک سیم لخت کن جدا کنید. اگر به ساختار پریزهای استاندارد و ارت دار نگاه کنید، دو پیچ برای فاز و نول در دو طرف آن قرار دارند. علاوه بر این ها، یک پیچ یا ترمینال مجزا نیز معمولا در وسط یا روی قسمت فلزی پایین پریز تعبیه شده است که با علامت اختصاصی ارت (سه خط موازی که به سمت پایین کوچک می شوند) مشخص شده است.

سیم مسی لخت شده را با دقت زیر این پیچ قرار داده و آن را کاملا محکم کنید. از آنجایی که از سیم افشان استفاده می کنید که دارای رشته های مسی متعددی است، یک نکته بسیار حیاتی در این مرحله این است که مطمئن شوید هیچ تار مویی از رشته های سیم بیرون نمانده باشد. تماس کوچکترین رشته سرگردان با پیچ های فاز یا نول می تواند باعث اتصالی شدید و پریدن کلید محافظ جان شود. استفاده از محصولات استاندارد مانند سیم و کابل افشار نژاد در این گونه اتصالات، به دلیل داشتن رشته های مس خالص و منظم، مانع از پخش شدن رشته ها در زیر پیچ شده و کار شما را بسیار تمیزتر و ایمن تر می کند.

چگونه نول را از زمین بگیریم؟ بررسی یک اشتباه خطرناک

برخی افراد غیر متخصص در مواقعی که سیم نول قطع می شود یا در دسترس نیست، به دنبال پاسخی برای این سوال هستند که چگونه نول را از زمین بگیریم. آنها لوله های آب، اسکلت ساختمان یا حتی سیم ارت را به جای نول استفاده می کنند. باید با قاطعیت گفت که این کار به شدت خطرناک، غیر اصولی و خلاف تمامی مقررات ایمنی در سیم کشی ساختمان است.

زمانی که شما ارت را به جای نول استفاده می کنید، در واقع جریان برگشتی دستگاه ها را به بدنه فلزی وسایل و سیستم زمین وارد می کنید. این کار باعث می شود در صورت قطع شدن مسیر زمین، بدنه تمامی وسایل برقی دارای ولتاژ مرگبار شوند. همچنین این کار عملکرد کلیدهای محافظ جان (RCD) را کاملا مختل می کند. نول باید حتما از شبکه توزیع برق تامین شود و هیچ جایگزینی برای آن وجود ندارد.

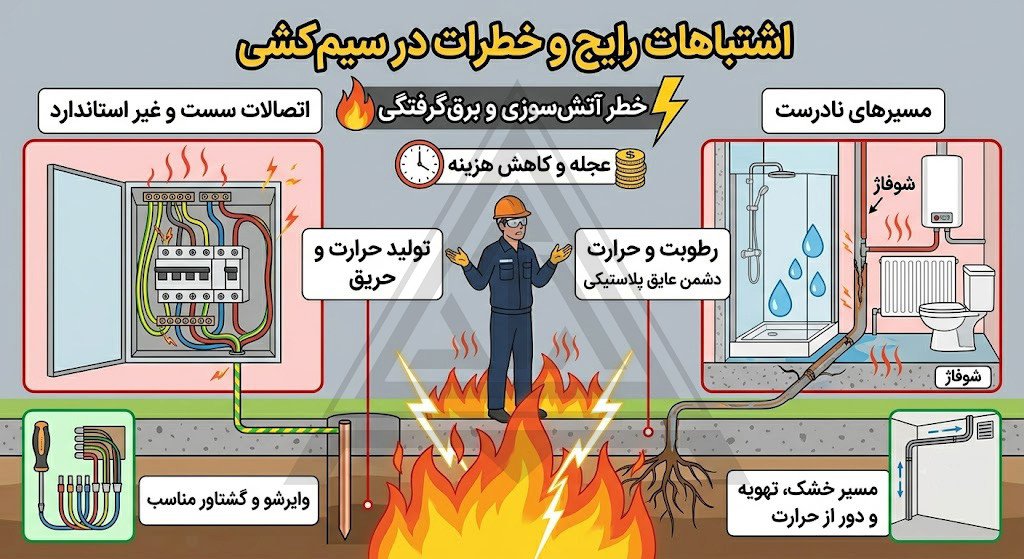

اشتباهات رایج و خطرات ناشی از عدم رعایت ایمنی

بسیاری از حوادث ناشی از اشتباهاتی هستند که به دلیل سرعت بخشیدن به کار یا کاهش هزینه ها رخ می دهند. شناخت این اشتباهات به شما کمک می کند تا به عنوان ناظر یا مجری، کیفیت کار را بالا ببرید.

اتصالات سست و غیر استاندارد

بیشترین عامل بروز حریق در تابلوهای برق و جعبه های تقسیم، شل بودن پیچ ها و اتصالات است. اتصال سست باعث ایجاد مقاومت الکتریکی در نقطه اتصال می شود. عبور جریان از این مقاومت، حرارت بسیار بالایی تولید می کند که می تواند باعث ذوب شدن روکش و در نهایت آتش سوزی شود. استفاده از وایرشو برای کابل های افشان و محکم کردن پیچ ها با گشتاور مناسب، راه حل این مشکل است.

عبور سیم ها از مسیرهای نادرست

عبور دادن لوله های حاوی کابل از کف حمام، سرویس بهداشتی یا نزدیک لوله های آب گرم و شوفاژ، یکی از خطاهای بزرگ در تاسیسات است. حرارت و رطوبت دشمنان اصلی روکش های پلاستیکی هستند و به مرور زمان باعث پوسیدگی و اتصالی می شوند. مسیرها باید کاملا خشک، دارای تهویه مناسب و دور از منابع حرارتی باشند.

مراحل گام به گام اجرای ایمن تاسیسات برقی

برای اینکه ایمنی در سیم کشی ساختمان به بالاترین سطح خود برسد، باید کار را فاز بندی کرده و در هر فاز دقت لازم را به خرج داد.

مرحله اول: طراحی و آماده سازی

در این مرحله پس از تایید نقشه ها، باید تراز کاری مشخص شود. ارتفاع نصب پریزها (معمولا 30 تا 40 سانتی متر از کف تمام شده) و کلیدها (معمولا 110 تا 120 سانتی متر) با استفاده از تراز لیزری خط کشی می شود تا ظاهر کار نیز علاوه بر ایمنی، بی نقص باشد.

مرحله دوم: شیار زنی و نصب قوطی ها

شیار زنی باید با دستگاه های مخصوص و به اندازه قطر لوله ها انجام شود. تخریب بیش از حد دیوار به ساختار آن آسیب می زند. قوطی های کلید و پریز باید با گچ به طور کاملا همسطح با دیوار محکم شوند تا در زمان نصب کلیدها، فریم آن ها به خوبی روی دیوار بنشیند.

مرحله سوم: سیم کشی و کابل کشی

پس از خشک شدن گچ ها و اتمام لوله گذاری، فنر زدن و عبور دادن رشته ها آغاز می شود. در این مرحله استفاده از سیم و کابل افشار نژاد با مقطع مناسب (مثلا 2.5 میلی متر مربع برای پریزها و 1.5 میلی متر مربع برای روشنایی) توصیه می شود. توجه به رعایت نکات ایمنی نصب کابل افشار نژاد که پیش تر ذکر شد، در این مرحله بسیار حیاتی است.

مرحله چهارم: نصب تجهیزات و تست نهایی

پس از نقاشی و تمیزکاری ساختمان، کلیدها، پریزها و تابلو برق نصب می شوند. سپس با استفاده از دستگاه های تستر، صحت عملکرد ارت، عدم اتصالی بین فاز و نول و همچنین عملکرد صحیح کلیدهای حفاظتی ارزیابی می شود.

تجهیزات حفاظتی در تابلو برق ساختمان

تابلو برق قلب محافظتی تاسیسات است و باید به بهترین و دقیق ترین تجهیزات مجهز شود تا در صورت بروز هرگونه مشکل، مدار را قطع کند.

کلید مینیاتوری (MCB)

وظیفه کلید مینیاتوری محافظت از سیستم در برابر اضافه بار (مصرف بیش از حد جریان) و اتصال کوتاه (برخورد فاز و نول) است. انتخاب آمپراژ صحیح برای کلید مینیاتوری بسیار مهم است. اگر کلیدی با آمپر بسیار بالا برای سیمی با مقطع پایین انتخاب کنید، سیم قبل از پریدن کلید ذوب خواهد شد. بنابراین تطابق سطح مقطع کابل با جریان نامی فیوز از اصول اولیه ایمنی در سیم کشی ساختمان است.

کلید محافظ جان (RCD)

این کلید یکی از دستاوردهای بزرگ در صنعت برق است که جان انسان ها را نجات می دهد. کلید محافظ جان با مقایسه جریان رفت (فاز) و برگشت (نول)، هرگونه نشتی جریان به زمین را تشخیص می دهد. اگر فردی دچار برق گرفتگی شود یا دستگاهی اتصالی بدنه پیدا کند، این کلید در کسری از ثانیه (کمتر از 30 میلی ثانیه) مدار را قطع می کند. نصب این کلید در تمامی پروژه های جدید الزامی است.

محاسبه دقیق بار مصرفی و انتخاب مقطع هادی

یکی از بخش های تخصصی که به طور مستقیم با ایمنی در سیم کشی ساختمان ارتباط دارد، محاسبه بار مصرفی تجهیزات است. طراح باید بداند که در یک آشپزخانه چه وسایلی قرار است نصب شود. ماشین لباسشویی، مایکروویو، یخچال و ظرفشویی هر کدام توان مصرفی بالایی دارند. اختصاص دادن یک مدار مشترک با سیم مقطع پایین برای تمامی این وسایل یک فاجعه است.

برای هر وسیله پر مصرف باید یک مدار اختصاصی از تابلو برق کشیده شود. به عنوان مثال، مدار پریز ماشین لباسشویی باید از یک سیم حداقل 2.5 میلی متر با فیوز 16 آمپر مجزا تغذیه شود. کولرهای گازی بسته به ظرفیت، نیازمند کابل های 4 یا 6 میلی متر مربع هستند. دقت در این محاسبات از گرم شدن شبکه و بروز حریق جلوگیری می کند.

نقش اتصالات و جعبه تقسیم ها

در گذشته استفاده از جعبه تقسیم در بالای کلیدها بسیار رایج بود، اما امروزه در استانداردهای جدید ایمنی در سیم کشی ساختمان، روش جعبه فیوز مرکزی (تابلو مینیاتوری) و سیم کشی مستقیم به قوطی پریزها ترجیح داده می شود. این کار باعث می شود اتصالات پراکنده در سطح دیوارها حذف شوند.

با این حال، در مواقعی که نیاز به انشعاب است، استفاده از ترمینال های پیچی یا فشاری استاندارد الزامی است. چسب برق به مرور زمان در اثر گرما خاصیت چسبندگی خود را از دست می دهد و باز می شود که این امر خطر اتصالی را به شدت افزایش می دهد.

نگهداری و بازبینی دوره ای تاسیسات الکتریکی

ایمنی با پایان یافتن کار ساخت و ساز تمام نمی شود. یک سیستم برق رسانی نیاز به بازدید و نگهداری دارد. پیچ های داخل تابلو برق به دلیل انقباض و انبساط ناشی از عبور جریان، پس از مدتی شل می شوند. یک تکنسین مجرب باید سالی یک بار تابلو برق را بررسی و پیچ ها را آچار کشی کند.

همچنین عملکرد کلید محافظ جان باید به صورت ماهانه توسط دکمه تست (T) که روی آن تعبیه شده است، آزمایش شود. اگر با فشردن این دکمه کلید قطع نکرد، به این معنی است که کلید خراب شده و دیگر هیچ محافظتی در برابر برق گرفتگی ارائه نمی دهد و باید فورا تعویض گردد.

تاثیر نورپردازی و تجهیزات هوشمند بر ایمنی

با پیشرفت تکنولوژی، استفاده از سیستم های خانه هوشمند و نورپردازی های مدرن رواج یافته است. این سیستم ها نیازمند کابل کشی های کنترلی شبکه و دیتا هستند. بسیار مهم است که کابل های جریان ضعیف (مانند کابل شبکه، آنتن و تلفن) حداقل 30 سانتی متر از کابل های برق (جریان قوی) فاصله داشته باشند تا نویز و میدان مغناطیسی برق روی آن ها اختلال ایجاد نکند و ایمنی دستگاه های حساس به خطر نیفتد.

استفاده از ابزارهای استاندارد در حین کار

ایمنی نه تنها برای مصرف کننده نهایی، بلکه برای برق کار و مجری نیز بسیار مهم است. استفاده از دستکش های عایق، فازمترهای دقیق، کفش های ایمنی و همچنین قطع کردن کامل برق از کنتور اصلی قبل از شروع هرگونه تعمیرات یا تغییرات، از اصول اولیه ای است که هرگز نباید نادیده گرفته شود. کار کردن با برق زنده یا همان برق دار، حتی برای افراد بسیار با تجربه نیز ریسک بالایی دارد و یک لحظه غفلت می تواند آخرین اشتباه باشد.

سوالات متداول در زمینه تاسیسات برق ساختمان

برای تکمیل مباحث، به چند پرسش رایج که ممکن است در ذهن شما نیز باشد پاسخ می دهیم:

آیا استفاده از سیم های آلومینیومی در ساختمان مجاز است؟

بر اساس استانداردهای ایمنی در سیم کشی ساختمان در ایران، استفاده از سیم و کابل با هادی آلومینیومی در تاسیسات داخلی ساختمان ها و مقاطع کوچک (مانند سیم کشی روشنایی و پریزها) ممنوع است. آلومینیوم به دلیل اکسید شدن سریع و مقاومت بالا در محل اتصالات، خطر آتش سوزی بالایی دارد. برای مقاطع بزرگ و کابل های اصلی تغذیه کنتور، با رعایت اصول خاص اتصال (استفاده از کابلشو بیمتال) می توان از آلومینیوم استفاده کرد.

طول عمر سیم کشی یک ساختمان چقدر است؟

اگر طراحی مهندسی، متریال با کیفیت (مانند سیم و کابل افشار نژاد) و اجرای اصولی دست به دست هم دهند، سیستم برق می تواند بین 30 تا 50 سال بدون مشکل کار کند. اما در صورت استفاده از محصولات بی کیفیت، این زمان به کمتر از 5 سال کاهش می یابد و نیاز به تعمیرات اساسی پیدا می کند.

نشانه های خرابی در سیم کشی چیست؟

سوسو زدن لامپ ها، پریدن مکرر فیوزها، بوی پلاستیک سوخته در اطراف پریزها، گرم شدن دوشاخه وسایل برقی و شنیدن صدای وزوز از تابلو برق، همگی نشانه های هشدار دهنده ای هستند که نشان می دهند ایمنی در سیم کشی ساختمان به خطر افتاده و باید بلافاصله توسط یک متخصص بررسی شود.

نتیجه گیری

رعایت دقیق اصول و مقررات در اجرای تاسیسات الکتریکی یک انتخاب نیست، بلکه یک الزام قانونی و اخلاقی برای حفظ جان و مال انسان‌هاست. از مرحله طراحی روی کاغذ تا آخرین مرحله نصب کلیدها، باید بالاترین استانداردها در نظر گرفته شود. انتخاب مصالح مرغوب، آشنایی با اصول رنگ‌بندی، اجرای بی‌نقص سیستم ارتینگ، توجه به نکات ایمنی نصب کابل افشار نژاد و آگاهی از نحوه عملکرد تجهیزات حفاظتی، همگی قطعات پازلی هستند که تصویر نهایی ایمنی در سیم‌کشی ساختمان را کامل می‌کنند.

ما به عنوان نمایندگی سیم و کابل افشارنژاد خراسان، همواره در کنار شما هستیم تا با تامین اصیل‌ترین و استانداردترین متریال بازار، این مسیر را برای شما هموارتر کنیم. با سرمایه‌گذاری روی دانش فنی و مواد اولیه باکیفیت، آرامش و امنیت را برای پروژه‌های خود تضمین کنید. هیچ‌گاه به خاطر کاهش هزینه‌های مقطعی، ایمنی و جان انسان‌ها را معامله نکنید؛ چرا که برق بخشنده نیست و اشتباهات را به سخت‌ترین شکل ممکن پاسخ می‌دهد.

برای دریافت مشاوره تخصصی، اطمینان از اصالت کالا و تهیه بهترین تجهیزات برای پروژه‌های خود، می‌توانید همین حالا با کارشناسان ما از طریق شماره تماس 09152424412 در ارتباط باشید.
